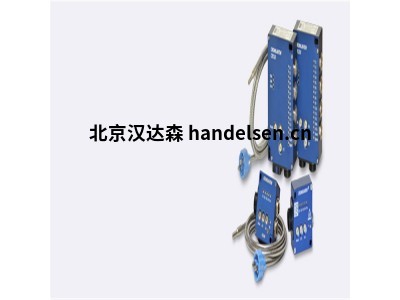

ASTECH 长度测量传感器VLM500 内部测量范围达 2,000,000 km



描述：

VLM500-MID 是一款速度和长度测量设备，符合欧洲测量仪器指令 MID 2014/32/EU 的软件指令。 它是经过德国联邦物理技术协会（PTB）预先测试的计数器，可用于长度测量机或长度测量机（MI-009）。 出于型式认证的目的，VLM500 系列的器件被视为计数器。这使它们成为长度测量设备的一部分。 VLM500-MID  VLM500 传感器和 CDB 显示和存储单元组成，具有组装证书。 这简化了与长度测量机的集成。



VLM500-MID 可自主工作。传感器、照明、信号处理和电源都集成在设备中。由于全面的参数化能力，用户可以访问广泛的功能，从而保证灵活使用。除其他外，可以参数化采集和输出时间、移动平均或速度和长度输出的缩放。所有设备都支持总线（RS232、RS422/RS485、USB、Profibus、Profinet、EtherNet/IP、TCP/IP）并可同步。得益于其接口，VLM500 可以很容易地集成到现有的过程、控制器或过程数据采集中。它易于设置和参数设置（参数化软件VLMTool可免费获得）。





功能：

VLM500-MID 基于成功的非接触式光速长度测量设备 VLM500。在VLM500中，位置滤波器原理是在CCD传感器的基础上实现的。位置滤光片是测量原理的总称，用于光学测定移动材料的速度和/或长度。



定位滤波器基于晶格状结构的滤波效果（晶格调制）。VLM500的功能描述如下：被测物体通过透镜映射到CCD线上，CCD线用作光学光栅（不是图像采集）。为了照亮目标，VLM500 配备了 LED 光源。由于晶格调制，当物体移动时，会产生与速度成正比的信号频率。根据测得的信号频率，在设备中计算速度。不同的控制回路允许自动适应各种材料。



VLM500 对被测物体的表面特性几乎没有任何要求：可以对纺织品的周期性结构以及金属、木材、橡胶或纸张的随机表面进行精确测量。

记录的长度值显示在 CDB 的屏幕上，并在测量过程完成后根据 MID 永久存储在 CDB 中（至少 90 天）。此外，数据可以直接打印或传输到可选的行业标准数据接口（串行或现场总线）。





参数：

工作距离1)最大 330 mm

间距深度 最大 ±30 mm

测量范围 0.08 米/分钟 ...3000 米/分钟瑗缘ww王王

瑗缘ww王王

测量不确定度2) < 0.025 % 在标称工作距离下

再现性2) < 0.025%

平均/刷新时间 > 0.2 ms，额外 1 ...32 倍移动平均

长度测量范围 内部测量范围可达 2,000,000 km

检测器/测量原理 CCD线/位置滤波器，带半导体网格作为参考

照明 寿命：>5年3))

后退（绿色）

电源、功耗：24 VDC，最大 25 W

温度范围 0 °C ...50 摄氏度

保护 IP 65防护等级

主要型号：

CR100、CR100FO、CR200、CR200E、CR200P、CR210、CR210E、CR210P、LDM301A、LDM302A、LDM41A、LDM42A、LDM41P和LDM42P、LDM41PN和LDM42PN、LDS30A、Lixus-i PN、LDM301A、LDM302A、LDM41A和LDM42A、LDM41E和LDM42E、LDM41P和LDM42P、LDM41PN和LDM42PN、LDS30A、LDM301A、LDM302A、LDM41A和LDM42A、LDM41E、LDM42E、LDM41P和LDM42P、LDM41PN和LDM42PN、LDS30A、LDM301A、LDM302A
